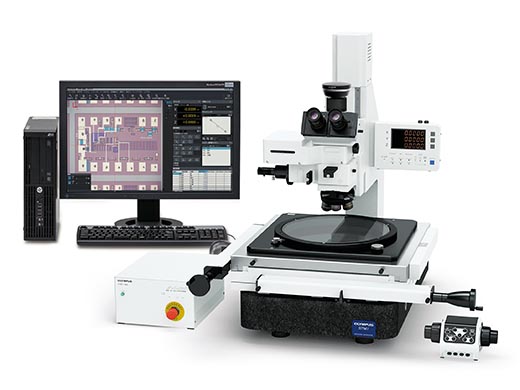

奧林巴斯STM7測量顯微鏡

我們的測量顯微鏡配置豐富，適應性強，能夠滿足各種精密檢測要求。這些顯微鏡具有優異的光學性能，無論對于簡單樣品還是復雜樣品，都能提供高精度測量，從而有助于提高工作效率。
STM7測量顯微鏡可以在高倍率下觀察和測量樣品，對質量控制和精度保證起著至關重要的作用。我們的顯微鏡測量軟件提供觀察、測量和報告創建功能，對于新手和專家來說都很容易操作。了解我們的測量顯微鏡和軟件系列。
STM7顯微鏡具有多功能性，可以提供高性能的、三軸亞微米級精度的零件、電子元件的測量。無論樣品大或小，簡單或復雜，初學者或使用熟練者進行測量，奧林巴斯STM7系列，可以配置滿足您需要的測量顯微鏡。

可按照個人需求進行測量的顯微鏡

無論樣品大小、簡單還是復雜，或執行測量的人員經驗如何，奧林巴斯STM7系列可提供符合您需求的測量顯微鏡。

顯微鏡

優異的光學性能

STM7系列采用了當前先進光學顯微鏡中所使用的UIS2光學系統。

因此，觀察到的圖像具有高分辨率和高對比度，像差也被完全消除，以確保實現對微小細節的高精度測量。

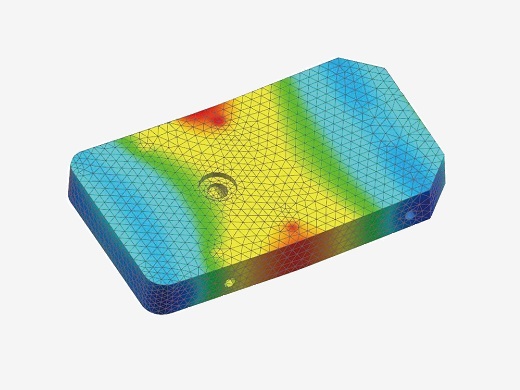

花崗巖精制而成的載物臺基座增強了測量的可靠性

為了進一步保證測量精度，STM7系列采用了一個配備花崗巖基座的高度耐用和防振動的鏡架。由于花崗巖的高穩定性，使測量可到達亞微米水平，并大大降低誤差。

顯微鏡

簡單易用的高精度3軸測量

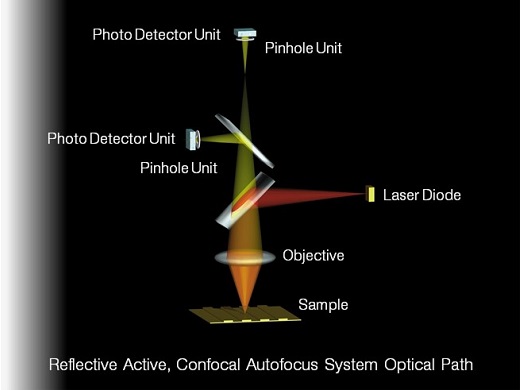

隨著現代制造技術日益小型化和精密化，高精度測量也日趨重要 — 不僅是XY軸平面的測量，Z軸方向的高精度測量也成為必須。為此，奧林巴斯開發了采用主動反射、共聚焦方法的自動聚焦系統。

顯微鏡

嚴格的可追溯系統確保品質可靠

奧林巴斯通過一個嚴格的可追溯系統控制測量顯微鏡的精度，此外，在安裝系統時，奧林巴斯還提供可追溯的校準服務。

顯微鏡

STM7解決方案

常見問題

STM7解決方案

  • 測量行程無法滿足較大樣品的測量需求{? 由于X軸測量區域短于Y軸測量區域，因此必須旋轉樣品

  • 由于可測量的范圍窄，無法將數量較多的樣品排列在載物臺上，以實現一次性同時測量

  • STM7提供300 mm x 300 mm載物臺，能夠測量較大的樣品，包括300 mm晶圓和印刷電路板。

  • X軸和Y軸測量區域長度相等，因此無需旋轉樣品

  • 較長的X軸和Y軸測量區域允許在載物臺上排列多個樣品，實現更高效的測量

常見問題

STM7解決方案

  • 大多數傳統測量顯微鏡只能使用測量物鏡或金相物鏡，無法同時滿足多種觀察要求

  • STM7可滿足多種觀察要求。它不僅允許您根據自身的需求進行低倍率和高倍率觀察、測量需要超長工作距離物鏡的不均勻樣品，甚至還能提供各種觀察方法

常見問題

STM7解決方案

  • 增加功能時需要添置額外的操作單元。操作員可能無法快速找到相應的操作單元，這顯著降低了測量效率

  • 操作單元過多及其分布在主機周圍的電源會占用寶貴的工作空間

  • 幾乎所有測量顯微鏡操作都可以在最近的操作單元上高效完成

  • 無論添加多少功能，系統只需要使用單一操作單元和電源，從而釋放了工作空間

常見問題

STM7解決方案

  • 傳統測量顯微鏡使用的模擬量調節無法實現光強的定量評估，這可能導致測量值隨光強的變化而變化

  • 使用傳統測量顯微鏡時，每次切換物鏡后可能都需要調節光強，從而導致工作流程效率低

  • 由于顯微鏡提供光強值的定量顯示，因此始終能在相同的條件下進行觀察和測量

  • 將光強度管理器與編碼物鏡轉換器搭配使用時，切換物鏡后，照明方法和光強會自動調節為預設值

常見問題

STM7解決方案

  • 因需要檢查設備運行狀況（如照明）或查看不同單元上的測量值，這使得整體操作非常繁瑣

  • STM7系列通過單獨的指示器顯示區顯示顯微鏡狀態（如照明）和測量值，有助于用戶輕松完成所有檢查

常見問題

STM7解決方案

  • 進行目視測量時，不同操作員會測得不同的高度測量值。此外，這種測量方法非常耗時，效率低下。

  • STM7聚焦導航系統減少了操作員的主觀性對高度測量的影響。它還可以縮短執行高度測量所需的時間，以實現更高的效率

常見問題

STM7解決方案

  • 進行目視測量時，不同操作員得出的高度測量結果也會不一樣

  • 手動執行高度測量時，需要操作員反復移動載物臺并使用手柄調焦，這使測量既耗時又低效

  • 很難對微小的物體聚焦，比如引線

  • 配備自動對焦單元，確保測量值始終高度精確，不受操作員的影響

  • 在“跟蹤”模式下，圖像自動持續對焦，從而在極短時間內實現高效的高度測量。同一模式的XY測量不需要手動對焦，因此提高了效率

  • 使用100倍物鏡時，激光光斑直徑可以小到1 μm，因此可以局部使用自動聚焦，即使是極微小的物體也適用




STM7規格（手動型號）


 手動型號


 小型載物臺 中型載物臺 大型載物臺
顯微鏡主體


 STM7-SF STM7-MF STM7-LF
聚焦 垂直移動范圍 175 mm 145 mm
最大測量高度 120 mm（使用測量物鏡）
175 mm（使用金相物鏡）		 90 mm（使用測量物鏡）
145 mm（使用金相物鏡）*1
Z軸測量分辨率 0.1 um
Z軸驅動方法 手動同軸微調焦/粗調焦旋鈕
照明 LED 照明 白色：用于反射光照明，綠色：用于透射光照明
觀察鏡筒 MM6-ETR正像三目鏡筒（100:0/0:100）
目鏡（F.N.22） MM6-OCC10X（帶十字線）、MM6-OC10X
物鏡 BF（明場） MM6C-KMAS
照明
U-5RES-ESD
物鏡轉換器
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物鏡
BF（明場）/DF（暗場） MM6C-RLAS
照明
U-D5BDRES-ESD
物鏡轉換器
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物鏡
LED 裝置 白色（反射） MM6-ILW
綠色（透射） MM6-ILG
載物臺


 STM7-CS100 STM7-CS200 STM7-CS300
測量范圍 X軸100 mm，Y軸100 mm X軸200 mm，Y軸200 mm X軸300 mm，Y軸300 mm
測量精度
（L：測量長度）		 (3+2L/100) μm (3+4L/200) μm (3+6L/300) μm
精度保證重量 6 kg 10 kg 15 kg
計數器


 STM7-DI
軸數 三軸
單位 毫米/微米/英寸/密耳
最低分辨率 0.1 um
控制箱 STM7-CB
手控開關 STM7-HS
聚焦控制器 －
接口線纜 －
防振基座 － STM7-VI
電源線纜 UYCP
尺寸（寬x深x高）mm 466 x 583 x 651 606 x 762 x 651 804 x 1024 x 686
重量 84 kg 152 kg 277 kg
功耗 100-120/220-240V - 50/60Hz
0.3A/0.2A		 100-120/220-240V - 50/60Hz
0.3A/0.2A		 100-120/220-240V - 50/60Hz
0.3A/0.2A

*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180 mm或以上距離的地方。

物鏡工作距離

物鏡 1X 3X 5X 10X 20X 50X 100X
測量物鏡 MM6-OB系列 59.6 76.8 65.4 50.5 － － －
金相物鏡 MPLFLN系列 明場 － － 20.0 11.0 3.1 1.0 1.0
LMPLFLN系列 長工作距離 － － 22.5 21.0 12.0 10.6 3.4
MPLFLN-BD系列 明場/暗場 － － 12.0 6.5 3.0 1.0 1.0
LMPLFLN-BD系列 明場/暗場，長工作距離 － － 15.0 10.0 12.0 10.6 3.3

STM7-BSW系統要求

項目
CPU 對于STM7-CU相機，需要Intel Core i3處理器3 GHz或更高；對于DP23/DP28相機，需要Intel Core i5或同等或更高級別處理器
內存 對于STM7-CU相機，為4 GB或更高；對于DP23/DP28相機，至少需要8 GB，建議16 GB
硬盤可用空間 安裝需要100 GB或更大硬盤空間，建議使用SSD硬盤以實現高速圖像采集
顯卡 支持分辨率1980 x 1080和32位色的顯卡
驅動器 DVD驅動器
PC輸入設備 2鍵鼠標（建議使用帶滾輪的3鍵鼠標）、鍵盤
操作系統 Microsoft Windows 10 Pro/Pro for Workstations（64位）
網絡瀏覽器 Internet Explorer 11

* 還支持32位和64位Microsoft Office 2013/2016/2019/2021/365 (SAC)。

STM7規格（電動型號）


 電動型號


 中型載物臺 大型載物臺
顯微鏡主體


 STM7-MFA STM7-LFA
聚焦 垂直移動范圍 175 mm 145 mm
最大測量高度 120 mm（使用測量物鏡）
175 mm（使用金相物鏡）		 90 mm（使用測量物鏡）
145 mm（使用金相物鏡）*1
Z軸測量分辨率 0.1 um
Z軸驅動方法 電動

  • 聚焦按鈕：粗調移動速度8 mm/s（最大值）

  • 微調焦/粗調焦旋鈕：微調焦速度有4檔可供選擇（800 μm、400 μm、100 μm、50 μm）

照明 LED 照明 白色：用于反射光照明，綠色：用于透射光照明
觀察鏡筒 MM6-ETR正像三目鏡筒（100:0/0:100）
目鏡（F.N.22） MM6-OCC10X（帶十字線）、MM6-OC10X
物鏡 BF（明場） MM6C-KMAS
照明
U-5RES-ESD
物鏡轉換器
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物鏡
BF（明場）/DF（暗場） MM6C-RLAS
照明
U-D5BDRES-ESD
物鏡轉換器
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物鏡
LED 裝置 白色（反射） MM6-ILW
綠色（透射） MM6-ILG
載物臺


 STM7-CS200 STM7-CS300
測量范圍 X軸200 mm，Y軸200 mm X軸300 mm，Y軸300 mm
測量精度
（L：測量長度）		 (3+4L/200) μm (3+6L/300) μm
精度保證重量 10 kg 15 kg
計數器


 STM7-DI
軸數 三軸
單位 毫米/微米/英寸/密耳
最低分辨率 0.1 um
控制箱 STM7-CBA
手控開關 －
聚焦控制器 STM7-MCZ
接口線纜 U-IFCBL200 U-IFCBL200
防振基座 STM7-VI
電源線纜 UYCP
尺寸（寬x深x高）mm 606 x 762 x 811 804 x 1024 x 844
重量 159 kg 284 kg
功耗 00-120/220-240V50/60Hz 0.6A/0.35A 100-120/220-240V50/60Hz 0.6A/0.35A

*1 使用大型鏡架STM7-LF/STM7-LFA時，可將高度為100 mm或以下的樣品放置在光軸后方180 mm或以上距離的地方。

選件

物鏡 測量物鏡 MM6-OB系列
（1X /3X /5X /10X）
聚焦導航器 聚焦導航器裝置 STM7-FN
綠光LED裝置 MM6-ILG
自動聚焦 自動對焦單元 STM7-AF
微分干涉對比度 用于反射光的U-DICR DIC插槽 U-DICR
軟件/相機*1 測量支持軟件 STM7-BSW
相機 低端數碼相機 STM7-CU
中端數碼相機 DP23-CU
高端數碼相機 DP28-CU
TV適配器 帶0.5倍鏡頭的C型相機接口觀察筒 U-TV0.5XC-3
帶0.35倍鏡頭的C型相機接口觀察筒 U-TV0/35XC-2
可旋轉載物臺 行程100 x 100 mm STM7-RS100
行程200 x 200 mm STM7-RS200
行程300 x 300 mm STM7-RS300
ND濾鏡 ND濾鏡（透射率6%） U-25ND6
ND濾鏡（透射率25%） U-25ND25
微分干涉對比度 微分干涉對比度/偏振鏡 U-PO3
微分干涉對比度/檢偏鏡 U-AN360-3
軟件 MIA、EFI（可選軟件） STM7-ASW-ME
腳踏開關 STM7-FS
電源裝置 MM6-ILPS-2
載物臺測微計 OB-M/OB-MM

*1 支持的相機因STM7-BSW版本而異。
1.3.3版或更早版本：STM7-CU
1.4.1版或更新版本：DP23/DP28
