偏光顯微鏡的結構和工作原理可以詳細闡述如下：

一、結構

偏光顯微鏡的結構主要包括以下幾個部分：

1. 光源系統：通常采用白熾燈或氙氣燈作為光源，以提供足夠強度和穩定性的光照。

2. 偏振系統：

• 下偏光鏡（polarizer）：由偏光片制成，位于反光鏡之上。從反光鏡反射來的自然光，通過下偏光鏡后，即成為振動方向固定的偏光。下偏光鏡可以轉動，以調節其振動方向。

• 上偏光鏡（analyzer）：由偏光片制成，裝在物鏡的鏡筒里，其振動方向（以AA表示）與下偏光鏡振動方向（以PP表示）垂直。上偏光鏡可以自由推入或拉出。

3. 鏡座與鏡臂：鏡座為方形的基座，支持顯微鏡的全部質量；鏡臂呈彎背形，下端與鏡座相聯，上端與鏡筒聯結。

4. 載物臺：為可水平轉動的圓形平臺，用以安放薄片，并配有游標尺可直接讀出轉動角度。

5. 鏡筒：長的圓筒，聯結在鏡臂上，可以上升或下降，用以調節焦距。鏡筒上的粗動螺旋和微動螺旋是用來調節鏡筒升降的。

6. 物鏡與目鏡：物鏡位于鏡筒的下端，由一組透鏡組成，主要起放大作用；目鏡位于鏡筒最上端，目鏡中附有十字絲及分度尺。

此外，偏光顯微鏡還可能包括散斑裝置、測量裝置和數字成像系統等附件以增強其功能。

二、工作原理

偏光顯微鏡的工作原理基于偏振光的產生和樣品的偏光成像。

1. 偏振光的產生：自然光通過偏振片后，只有與偏振片方向相同的光線能透過，其他方向的光線則被吸收，這樣產生的光就是偏振光。

2. 樣品的偏光成像：當偏振光通過樣品后，樣品中的晶體、纖維或其他結構會改變光的偏振狀態，使得觀察者可以通過偏光顯微鏡觀察到這些結構的特殊性質。

具體來說，偏光顯微鏡利用兩個交叉的偏光器（即下偏光鏡和上偏光鏡）來控制光線經過樣本。首先，通過第一個偏光器（下偏光鏡）傳入自然光，該光被限制在一個特定的方向上。這些光線進入樣品后，根據不同方向物質的折射率而發生彎曲。接下來，根據偏振片的設置情況，僅有在符合條件下的光束才能通過第二個偏振片（上偏光鏡）。通過調節偏振片和樣品的位置，觀察者可以獲得清晰的偏光成像，從而對樣品進行詳細的觀察和分析。

以上內容僅供參考，如需更專業的解釋，建議查閱偏光顯微鏡的官方說明書或咨詢相關領域的專家。

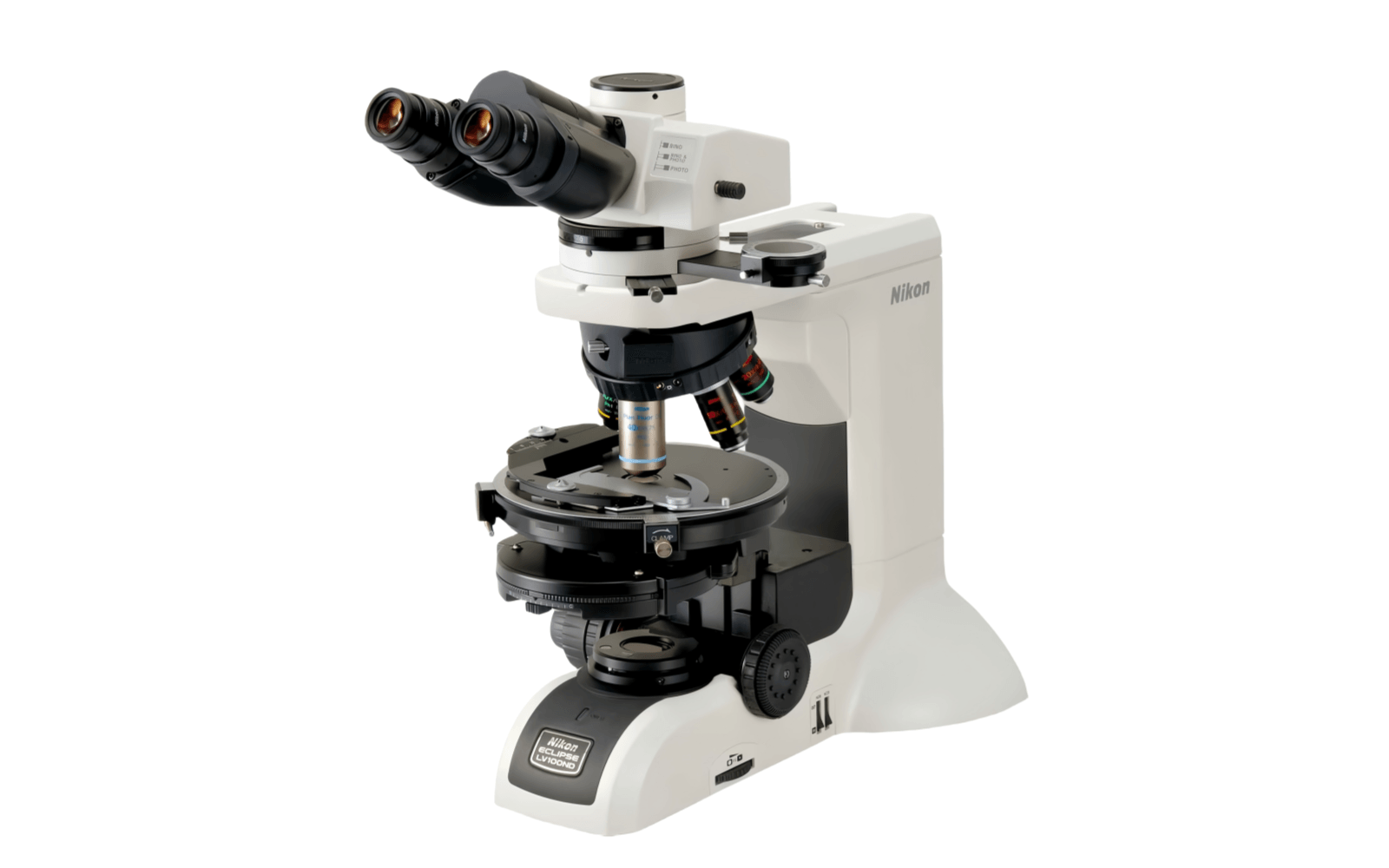

尼康LV100ND POL偏光顯微鏡	奧林巴斯BX53P偏光顯微鏡
