相差和顯微鏡
有助呈現生物樣本的未染色透明結構
相差是一種光學顯微鏡技術，用于增加未染色樣本的對比度。未染色樣本的結構，例如活細胞或其細胞器，在明場照明下觀察時可能顯得模糊，甚至變得透明。若使用相差顯微鏡觀察相同的樣本和結構，就能以更高的對比度和更豐富的細節，清楚呈現這些樣本和結構。
利用相移進行成像
由于人眼或光電傳感器僅能觀察到光波振幅（即強度）或波長（即顏色）的變化，因此對樣本進行染色可以誘導振幅變化，導致光線穿過樣本后在強度和/或顏色上出現差異[1]。會引起光波振幅變化的樣本或其結構稱為振幅物體[1]。染色劑非常有用，因?yàn)樗鼈兛梢葬槍颖局械奶囟ńY(jié)構染色，不過它們可能導致活細胞中毒。
相差顯微鏡能夠利用光路長度差異引起相移，從而視覺呈現原本難以觀察到的模糊樣本結構[1]。它借助新形成光波的干涉將相移轉化為振幅偏移。在光線穿過時會引起相移的樣本或其結構稱為相位物體[1]。
相差顯微鏡技術誕生于1930年代，由荷蘭物理學家弗里茨·澤尼克發明[1-3]。1942年，這種技術投入實際應用，而澤尼克本人也于1953年獲得諾貝爾物理獎[4]。
圖1：利用相差技術和明場照明拍攝到的犬腎細胞（MDCK）圖像。
圖2：利用相差技術和明場照明拍攝到的單細胞生物變形蟲變形桿菌圖像
光波干涉
光路長度（OPL）是介質的折射率與光線在介質中兩點之間傳播距離的乘積。OPL = nd。光路可能需要光線穿過多種介質，例如氣體、液體或固體。常見示例包括光線從空氣進入水中，或者從空氣進入玻璃。光路長度與光線的傳輸時間和速度有關。光路長度的差異導致光波穿過樣本的速度不同，即相移。因此，相位存在差異。與周圍介質相比，較高的折射率會導致光波減速并降低相位。
干涉描述了兩道光波之間的相互作用，并按照疊加原則形成新的波形。光波干涉的相關參數是它們的振幅。如果兩道波相互干涉，生成光波的振幅等于每個干涉光波振幅的矢量和。
如果形成光波的振幅增大，這種干涉可以描述為相長干涉（構造性）。只要兩者的波峰和波谷在同一個時間點相遇，就會出現這種情況。也有可能，一道光波的波峰與另一道的波谷在同一個時間點相遇。這種情況會導致形成振幅較低的光波。這兩道光波之間的干涉稱為相消干涉（破壞性）。
相差顯微鏡中的光路
相關顯微鏡的關鍵元件是環形光圈和相位板。環形光圈位于聚光鏡的前焦平面內，限制了光波穿透的角度。相位板位于物鏡的后焦平面內，搭配相差環，其材料可以按照λ/4的幅度調暗穿過相位板的光線，其中λ代表光線的波長。
在采用科勒照明的相差顯微鏡[5]中，不與樣本相互作用的光波在物鏡的后焦平面上聚焦為明亮的光環。光環沿光軸方向上與相差環形成空間匹配，引發未偏離光的相移。樣本衍射產生的光線并不完全照射在相差環上，因此不受影響。
受影響和未受影響的光波之間，最高可以形成λ/2的總相移。未偏斜光的相位在相差環處會提前λ/4，穿過生物樣本時的衍射或散射光波通常會延后λ/4。λ/2的總相移會令光波在圖像平面內產生相消干涉。為了增強對比度，未偏斜光在穿過相差環時會變暗并且有一部分光線會被相差環吸收。一定要避免未偏斜光比偏斜光更加明亮的情況，因?yàn)槟菚档蛯Ρ榷取?/p>
相差顯微鏡中觀察到的λ/2相移會產生最大程度的相消干涉效應，因?yàn)楣獠ǖ牟ǚ搴筒ü仍谕粫r(shí)間點重合。因此，生成光波的振幅會減少，相位物體的相移轉換為振幅偏移。

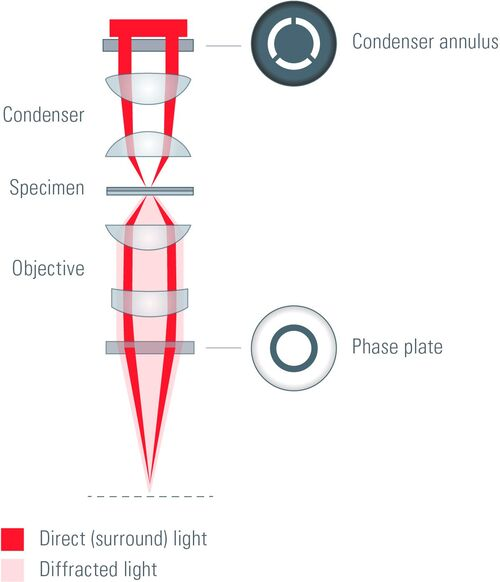

圖3：相差顯微鏡中的光路穿過聚光鏡環的環形光線通過聚光鏡聚焦在樣本上。部分環形光線被樣本的光學致密結構（例如細胞膜、細胞器等）衍射，出現大約?λ（通常適用于生物樣本）的相移。這種相移和衍射光會繞過相差環，因此幾乎不受相差環（通常位于物鏡的后焦平面內）的影響。相反，來自聚光鏡環的直射環形光線會直接到達相差環，后者會調暗直射光并引起相移（通常提前?λ或延遲?λ，以獲得正相差）。由于樣本折射光線與穿過相差環的光線之間存在高達?λ的總相移，因此會產生相消干涉。所以，光學致密結構會顯得更暗（正相差）

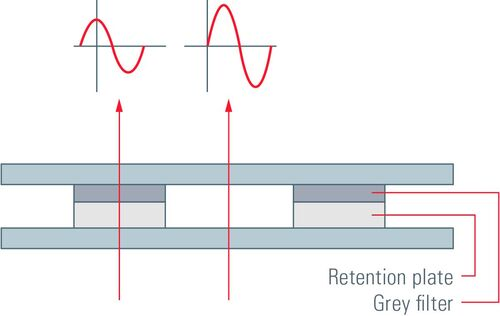

圖4：相差環是相差顯微鏡的核心部件。通常它由灰色濾光片和保留板組成。穿過樣本且未發生衍射的光線部分穿過相差環（左箭頭）灰色濾光片會讓光線變暗以避免輻射。保留板會延遲非衍射光的相位，以便與穿過樣本時發生衍射并經歷相移的光波形成干涉（右箭頭）
正相差和負相差——兩種形式的相差
相差分為兩種形式：正相差和負相差兩者的主要區別在于使用的相位板。對于正相差，穿過相差環的光線相比偏斜光會增加，對于負相差，相位會減少。負相差中的相位延遲會產生相位差異，導致光波受到破壞。光波存在相位，并引發相長干涉，而非相消干涉，導致生成的光波振幅增加。
在正相差顯微鏡中，折射率高于周圍介質的對象比折射率較低的對象顯得更暗。在負相差顯微鏡中，情況完全相反。
解讀相差圖像
相差顯微鏡可以視覺呈現光線穿過樣本時的光路長度差異。光路長度與樣本的厚度和折射率有關。細胞膜和細胞器等細胞結構對于光路長度具有深遠的影響。由于許多細胞（特別是細胞培養液中）具有扁平且規則的形狀，因此使用明場顯微鏡幾乎無法看到它們。
這種細胞相差圖像可以放大細胞結構的差異，可以視為光致密圖，因?yàn)?strong>光密度對于樣本或樣品的折射率有很大影響。不過，多種效應會導致相差圖像的正確解釋變得復雜，因?yàn)樗鼈儾恢苯尤Q于光路長度的差異。
光暈效應可以描述大型相位物體周邊出現的正相差亮邊或負相差暗邊。光暈會形成是因?yàn)閬碜詷颖镜牟糠盅苌涔鈺┻^相差環。未偏振波形成的光環要比相差環小一點，因此來自樣本的低空衍射光波可以穿過相差環。穿過相差環的偏斜光保持著90°的相差，因此不受干涉的影響。這會導致對比度反轉，導致大型物體的邊緣出現光暈。
遮光效應是指樣本的均勻部分和周圍介質一樣，以相同的光強度來顯示所發生的情況雖然穿過這些區域的光線會發生相移，但只有輕微的衍射，且散射角度大幅降低。因此，這些光波進入相差環時，就像未偏斜光一樣，不會發生干涉。
相差顯微鏡的另一個問題就是可能發生對比度反轉。如果折射率很高的物體旁邊是折射率較低的物體，它們就會顯得更加明亮，而不是更暗（正相差的原因）。在這些區域，相移不是生物樣本常見的λ/4，因此會出現相長干涉，而不是相消干涉（這與負相差正好相反）。
雖然這些效應會讓相差圖像在解讀時更加困難，但相差顯微鏡是一種簡單且重要的光學對比成像技術，可以對相位物體成像。此外，相差顯微鏡能夠研究活體樣本中的細胞功能和結構，因此是生物學研究中最為常用的光學對比法。
圖5：曲霉菌的相差圖像
圖6：大鼠睪丸的相差圖像
