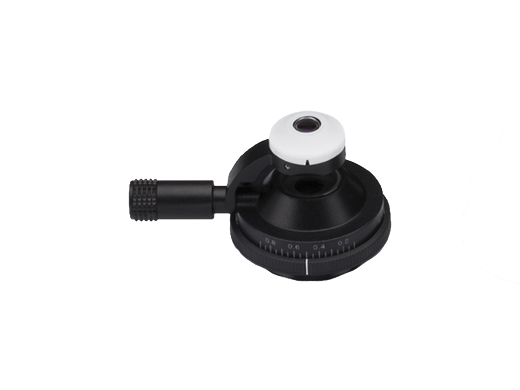

搖擺式聚光鏡，也被稱為搖出式聚光鏡（Swing out condenser），主要用于顯微鏡系統中，特別是在使用低倍物鏡時。以下是關于搖擺式聚光鏡的詳細介紹：

定義

搖擺式聚光鏡是一種特殊設計的聚光鏡，其特點是在使用低倍物鏡（如4X）時，由于視場較大，光源所形成的光錐不能充滿整個視場，導致視場邊緣部分黑暗，只有中央部分被照亮。為了解決這個問題，搖擺式聚光鏡允許其上透鏡從光路中搖出，從而擴大光錐以充滿整個視場。

結構

搖擺式聚光鏡通常包括聚光鏡和可變光欄兩個主要部件。聚光鏡下方可能還安裝有一個放置濾光片的圓環形架子?？勺児鈾冢ㄒ卜Q為光圈或虹彩光欄）由十幾塊金屬薄片組成，通過移動可變光欄的把手，可以任意調節通光孔的大小，從而改變聚光鏡的孔徑角以配合物鏡的數值孔徑。

特點和應用

1. 解決低倍物鏡下的照明問題：搖擺式聚光鏡的主要特點是其能夠解決在使用低倍物鏡時視場邊緣部分黑暗的問題。通過將上透鏡從光路中搖出，它可以擴大光錐，使視場充滿照明。

2. 適應不同放大倍數：雖然搖擺式聚光鏡主要用于低倍物鏡，但其設計也允許在一定程度上適應不同放大倍數的觀察。

3. 提高觀察效果：通過優化照明條件，搖擺式聚光鏡可以提高顯微鏡下的觀察效果，使樣本更加清晰、易于觀察。

注意事項

1. 確保光軸重合：在安裝和使用搖擺式聚光鏡時，需要確保聚光鏡的光軸與顯微鏡物鏡的軸重合，以避免觀察時的偏差。

2. 調節光闌：根據觀察需要，適當調節可變光欄的大小，以獲得最佳的觀察效果。

3. 維護保養：定期對搖擺式聚光鏡進行清潔和維護，確保其處于良好的工作狀態。

綜上所述，搖擺式聚光鏡是一種用于顯微鏡系統的特殊聚光鏡，主要用于解決低倍物鏡下的照明問題，提高觀察效果。通過其獨特的設計和功能，搖擺式聚光鏡在生物學、醫學和材料科學等領域的研究中發揮著重要作用。
